Usine de produits préfabriqués en béton
Distribution de l'usine
 Industrie du Béton | L'usine de produits préfabriqués en béton armé est située dans le Val‑de‑Loire d'où est extrait le sable utilisé pour élaborer le béton. Les produits préfabriqués sont surtout utilisés dans le bâtiment ; ce sont des panneaux de façade, des escaliers, des éléments de dalles etc. |

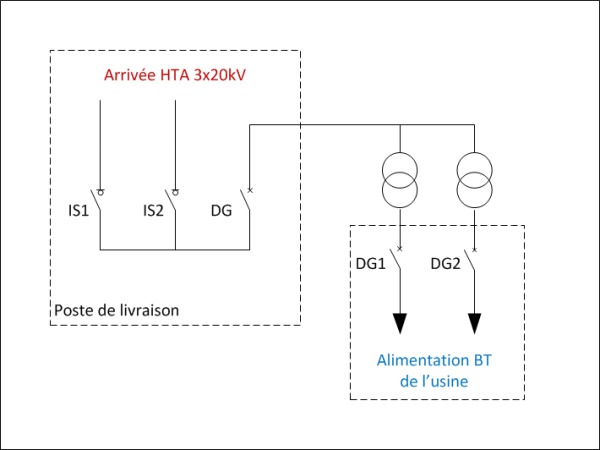

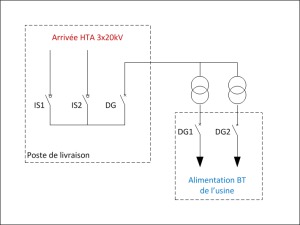

Le schéma de l'alimentation HTA de l'usine est le suivant (le reste de la distribution BT n'est pas représenté) : |  Distribution de l'usine |
Question
Parmi les types d'alimentation qui existent, indiquez quelle est celui utilisé dans cette usine. Justifiez votre réponse
Le schéma ne représente que la partie de la distribution concernant l'usine
L'usine possède deux transformateurs, protégés par deux disjoncteurs, DG01 & DG02
Vérifiez si les différents disjoncteurs peuvent être fermés en même temps.
Il s'agit d'une boucle ou coupure d'artère.

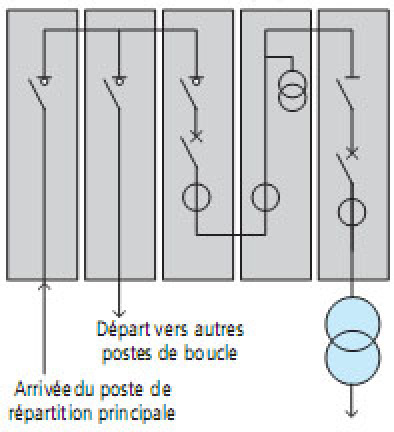

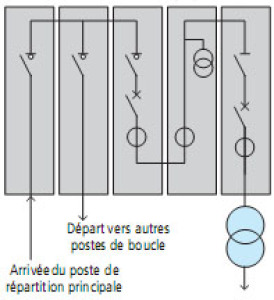

 | Le schéma concernant l'usine correspond à un des départ de la boucle comme celle représentée ci-contre. |
Ce n'est pas une double dérivation car les deux disjoncteurs de tête ne sont pas munis d'un verrouillage mécanique.
De plus, la source est la même alors que la double dérivation nécessite deux arrivée HT différentes ou une arrivée et un groupe de secours.
Détails des circuits des différents bâtiments

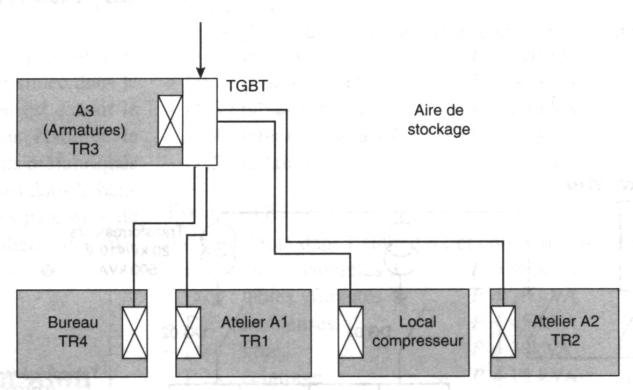

Le plan de l'implantation d'une usine de produits préfabriqués en béton armé est donné ci-contre → La composition de chaque batiment est donnée ci-dessous : |  Implantation |
Atelier A1 :
Concasseur 120 kVA
Centrale béton 60 kVA
Tables vibrantes 80 kVA
Tables vibrantes 85 kVA
Eclairage 15 kVA
Armature TR3 :
Soudure par point 80kVA
Cisailles 60kVA
Manutention 40 kVA
Eclairage 20 kVA
Atelier A2 :
Tables vibrantes 90 kVA
Tables vibrantes 70 kVA
Mouleuses 45 kVA
Grue 30 kVA
Eclairage 15 kVA
Bureau TR4 :
Eclairage 20 kVA
Chauffage 40 kVA
Informatique 10 kVA
Réserve 20 kVA
Compresseur : 80 kVA
Question
Calculez la puissance installée de cette usine
Calcul des puissance installées par locaux
L'atelier A1 représente une puissance installé de 360kVA
L'atelier A2 représente une puissance installé de 250kVA
L'atelier Armature représente une puissance installé de 200kVA
Les bureaux représentent une puissance installé de 90kVA
Calcul de la puissance installée totale
La puissance totale de l'installation est de : 360+250+200+90+80=980kVA
Question
On considère que l'installation ne consomme instantanément pas plus de 60% de la puissance installée (voir cours « Calcul d'une installation »
)
Quelle puissance minimale a du souscrire cette usine ?
Calcul de la puissance souscrite
980 x 0,6 = 588kVA
Question
Question
Question
Le propriétaire de l'usine est-il également propriétaire de son transformateur ?
Oui.
En tarif vert, le transformateur appartient au propriétaire de l'installation.
Son coût et son entretien sont à sa charge.
Arrivée & Comptage

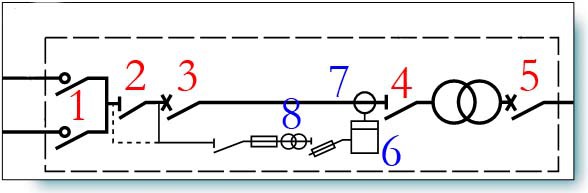

Le schéma détaillé de l'arrivée HT est représenté ci-contre. |  Arrivée HT |
Question
Donnez la désignation et le rôle de chaque élément repérés de 1 à 8
Désignation et rôle de chaque élément

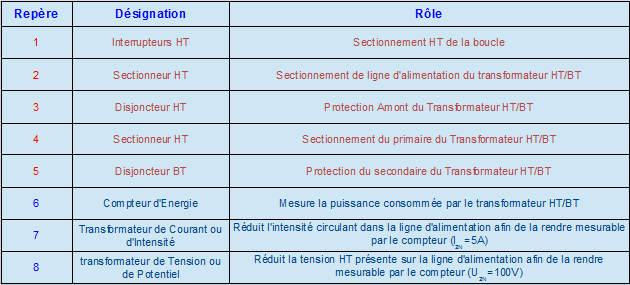

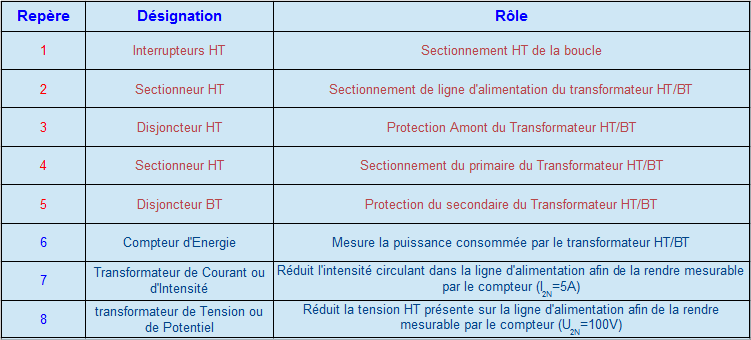

Le tableau ci-dessous donne la désignation ainsi que le rôle de chaque élément repérés
en rouge pour la puissance
en bleu pour le comptage
Question
S'agit-il d'un comptage Haute-Tension ou Basse Tension ?
Type de Comptage
La présence du Transformateur de Potentiel (TP) et la position du transformateur de Courant (TC) sur le primaire coté HT nous indique qu'il s'agit clairement d'un comptage HT
Choix des cellules
Le schéma du poste de livraison est donné ci-contre. |  Poste de Livraison |
Question
Déterminez le type et le nombre de cellule nécessaire à la réalisation de ce poste.
Utilisez le catalogue Uniswitch pour proposer des références
Catalogue Uniswitch
Catalogue Cellules HTA Uniswitch
Certaines cellules sont identiques
Liste des cellules
Les deux premières cellules arrivée et départ sont identiques - Référence Uniswitch SDC,
La troisième cellule est équipée d'un sectionneur-interrupteur et d'un disjoncteur, elle a une option TC. Avec la quatrième cellule qui comporte un TP, elles forment un ensemble permettant le comptage de l'énergie - Référence Uniswitch SMC
La dernière cellule assure la protection du transformateur HTA/BT - Référence Uniswitch CBC
