Distribution de l'énergie

Comptage

Le comptage peut s'effectuer

  • à l'intérieur ou à l'extérieur du point de livraison[1]

  • coté BT ou coté HT en fonction du tarif appliqué à l'installation

Comptage - poste sur poteauInformationsInformations[2]

Alimentation HT jusqu'à 160 kVA - Poste sur poteau.

Le point de livraison se situe après le disjoncteur de protection.

Le comptage s'effectue coté BT. La mesure du courant se fait à l'aide d'un transformateur de courant.

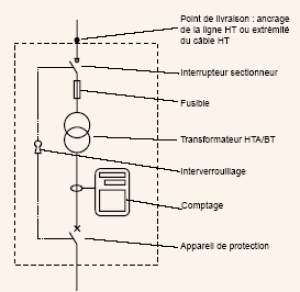

Comptage - Poste sous enveloppeInformationsInformations[3]

Alimentation HT jusqu'à 250 kVA (tarif vert) - Poste sous enveloppe.

Le point de livraison se situe immédiatement après le disjoncteur de protection du secondaire du transformateur mais si le comptage s'effectue là aussi coté BT, ce dernier est intégré à l'enveloppe.

Comptage BTInformationsInformations[4]

Alimentation HT à comptage BT.

Pour les puissances élevées, la livraison se fait en HT.

Pour des raisons de facturation (voir cours « Tarifs de l'Electrcité »), le comptage se fait en BT (les pertes du transformateur ne sont pas comptabilisées).

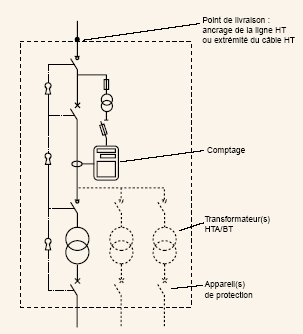

Comptage HTInformationsInformations[5]

Alimentation HT à comptage HT.

Selon le tarif, le comptage peut s'effectuer coté HT.

Les pertes du ou des transformateurs sont comptabilisées.

L'utilisation d'un transformateur de tension, en plus du transformateur de courant, est nécessaire pour réaliser la mesure de la consommation d'énergie.

  1. Point de livraison

    Il constitue la limite entre les ouvrages de distribution et les installations privées.

  2. Legrand

  3. Legrand

  4. Legrand

  5. Legrand
