Les cellules de protection
Les cellules de protection

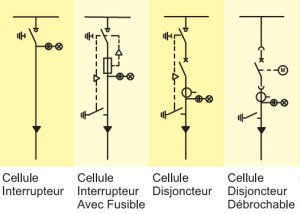

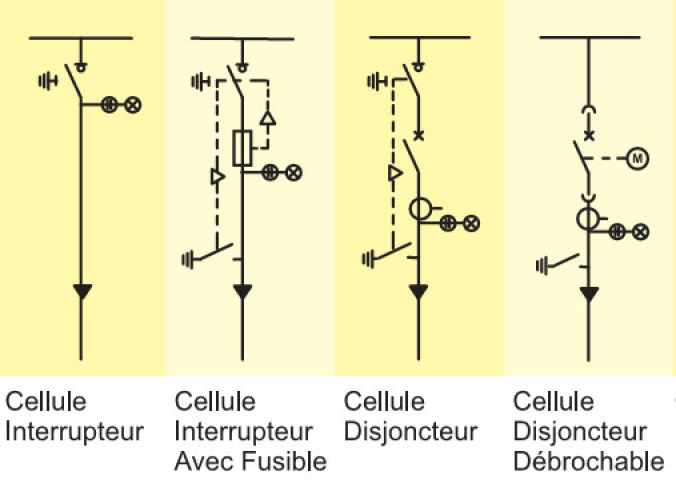

 Cellules de protection | Elles peuvent êtres équipées de sectionneurs, de fusibles ou de disjoncteurs. Elles peuvent recevoir des options : transformateur de courant[1], disjoncteurs motorisés, etc.) Les disjoncteurs peuvent utiliser le principe de la coupure dans l'air ou dans l'hexafluorure de soufre[2] - SF6 |
La vidéo ci-dessous montre l'ouverture d'un disjoncteur au SF6
Complément : Coupure dans le SF6
Le SF6 permet l'extinction de l'arc électrique qui se produit à l'ouverture de contacts en HTA. Il est deux fois plus efficace que l'air, ce qui permet de réduire les volumes des appareils. Il est également Incolore, inerte, non toxique, ininflammable et ne présente aucune dangerosité pour les personnes, il ne contient pas de substance polluante. |  |
 Hexafluorure de soufre | Il est l'un des plus puissants des 6 gaz à effet de serre mentionnés dans le Protocole de Kyoto, signé en 1997 et en tant que tel, ses émissions doivent être réduites. La contribution des émissions de SF6 provenant des appareils HTA sur les changements climatiques s'avère cependant marginale: 0.05% des émissions mondiales de gaz à effet de serre. |
Complément : Les 3 positions des interrupteurs HTA

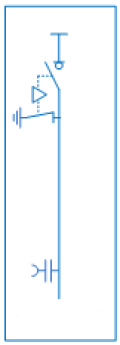

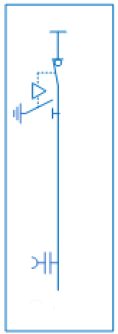

Les interrupteurs HTA ont la particularité de posséder les 3 états suivants :
Intérêt de la mise à la terre : décharger les capacités contenues dans les câbles et éviter les retours possibles de tension liés à des erreurs de manœuvre. |  |
|
|
|
|
|
|
fermé | ouvert | condamné |
|---|
Complément : Les trois postions de l'interrupteur HTA
